Versal プライム シリーズ VMK180 評価キット

概要

この製品はアーリー アクセス版であり、入手には認定が必要です。

Versal 製品、 評価キット、今後の一般情報についての最新情報の受信に登録してください。

製品説明

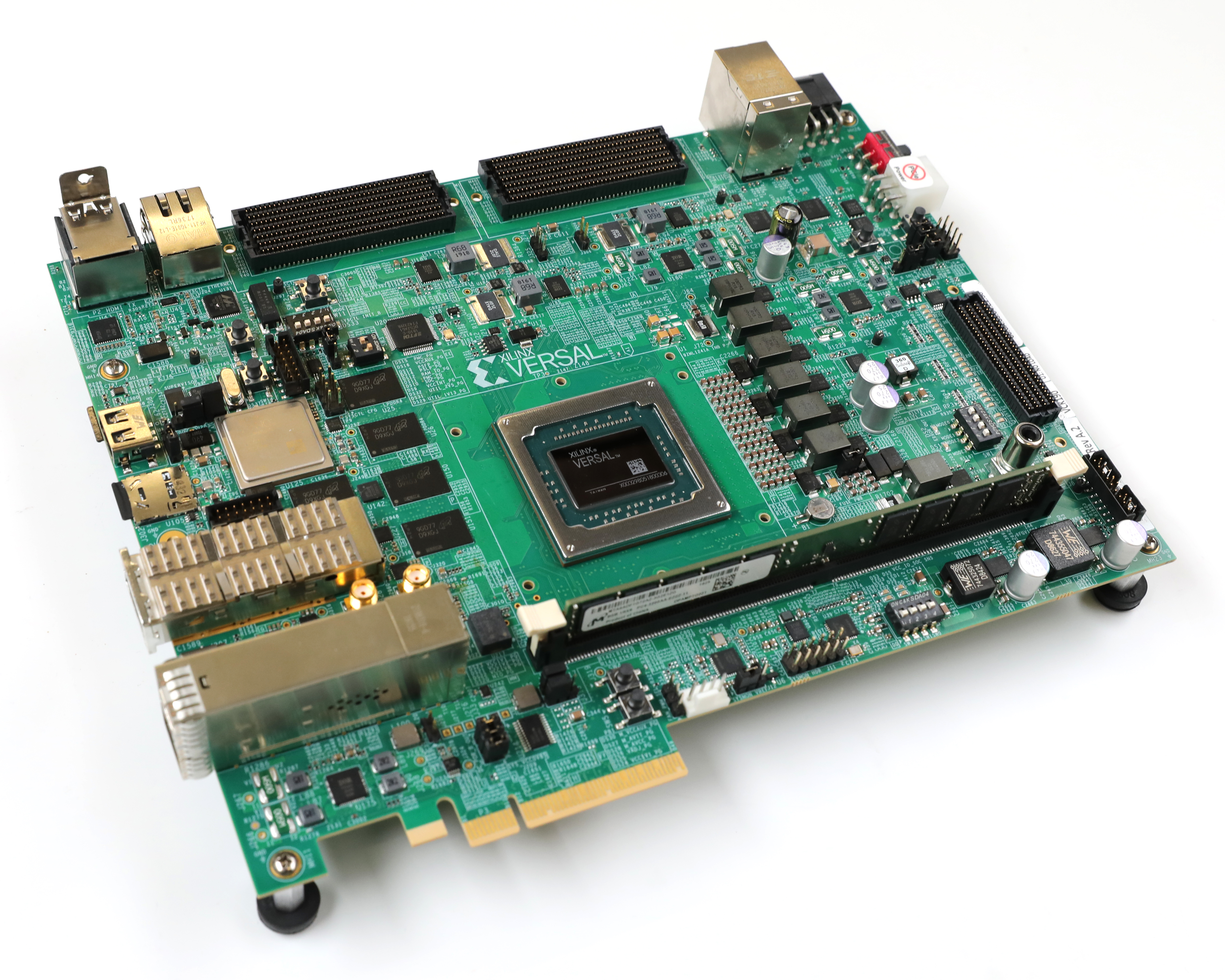

VMK180 評価キットは、世界初の ACAP (Adaptive Compute Acceleration Platform) を使用するアプリケーション開発の迅速な立ち上げをサポートします。

ソフトウェア プログラマブルなシリコン インフラストラクチャにワールドクラスの演算エンジンと接続性を備えた VM1802 Versal™ プライム シリーズ デバイスが搭載されているため、広範な市場の多様なワークロードを高速化できます。


主な機能と利点

幅広い市場に対応する高い適用性

  • データセンター ストレージ アクセラレーション
  • SmartNIC
  • Nx100G ネットワーク
  • コミュニケーション テスト装置
  • 航空宇宙/防衛

豊富な接続オプションで迅速なアプリケーション開発が可能

  • DDR4 および LPDDR4 メモリ インターフェイス
  • 高い演算性能を要求する市場向けの PCIe®Gen4 インターフェイス
  • ネットワーク向け SFP28/QSFP28 光インターフェイスおよび RJ-45 イーサネット ポート
  • ビデオ処理アプリケーション向け HDMI
  • カメラ センサーやディスプレイなど、さまざまなオプションのプラグイン カードをサポートする FMC 拡張コネクタ

ザイリンクス デバイスについて

Versal VM1802 ACAP の特長

システム ロジック セル (K) 1,968
DSP エンジン 1,968
アプリケーション処理ユニット Dual-Core Arm® Cortex®-A72
リアルタイム プロセッシング ユニット デュアルコア Cortex-R5
最大 I/O ピン数 814
プログラム可能な NoC Ports 28
統合メモリ コントローラー 4
versal-chip
仕様

ボードについて

Versal™ VM1802 ACAP の特長

Versal VM1802 ACAP
ボードの仕様 詳細
長さ 7.477 in
高さ 9.5 in
PCB 厚さ (+/-8%) 0.066 in
動作環境温度 0°C ~ +45°C
ストレージ環境温度 -25°C ~ +60°C
コンフィギュレーション
JTAG
QSPI
MicroSD 2
メモリ
DDR4 UDIMM 8GB
LPDDR4 コンポーネント 8GB (4x16Gb)
MicroSD ソケット 16GB
制御および I/O
ユーザー プッシュボタン 6
DIP スイッチ 4
ユーザー LED 4
SYSMON
システム コントローラー
PMBUS
拡張コネクタ
VITA 57.4 FMC+ 2
PCIe® Gen4 x8 1
通信およびネットワーク
UART-USB ブリッジ 1
CAN-FD ヘッダー 1
RJ-45 トライスピード イーサネット コネクタ 3
SFP28 2
QSFP28 1
ディスプレイ
HDMI ビデオ出力 1
HDMI ビデオ出力 1
クロッキング
プログラム可能な DDR4 DIMM 1
プログラム可能な LPDDR4 コンポーネント 2
PCIe 基準クロック 1
HDMI 1
プログラム可能な zSFP 1
プログラム可能な HSDP 1
プログラム可能な 1588 eCPRI 4
プログラム可能なシステム コントローラー 1
電源
12V ウォール アダプターおよび ATX PCIe 8 ピン (6+2) コントローラー
POR (Power On Reset)
